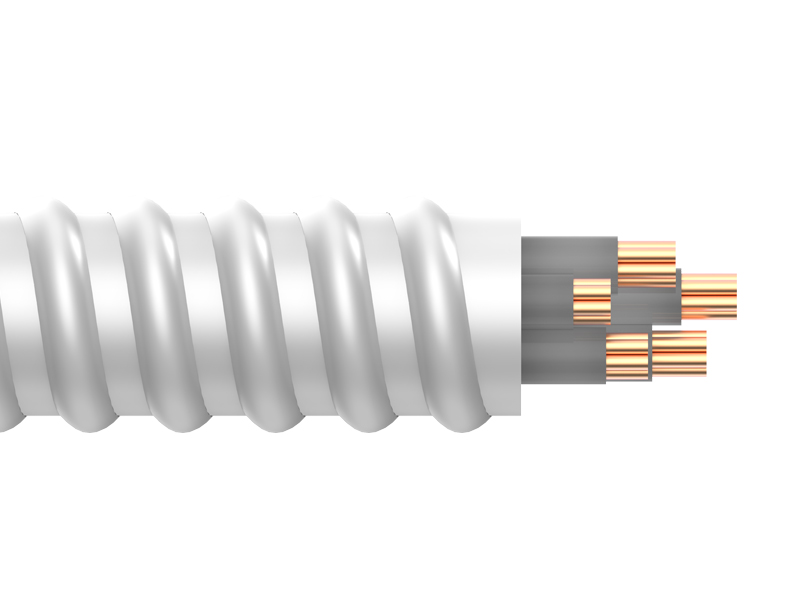

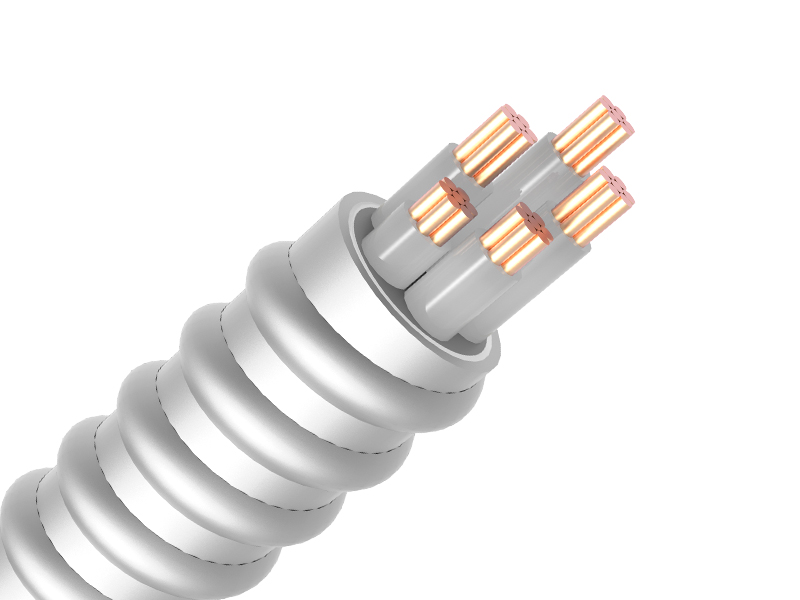

產品簡介

★用途及特點

高層建筑專用難燃護套電纜具有高機械強度、耐環境應力好、優良的電氣性能等特點，重量輕，結構簡單，使用方便，其中干燥環境下架空無橋架敷設可選用裸鎧產品，對于潮濕或埋地環境下需選擇具有塑料外護套產品。本產品適用于對阻燃要求較高的場合,適用于交流50Hz、額定電壓0.6/1kV的線路中,供輸配電能之用。

高層建筑專用難燃護套電纜具有阻燃B1級性能，產品特點為燃燒時火蔓延較慢并能控制在一定的范圍內，且燃燒時產生的煙氣少，對災害現場透光性影響較低，阻燃等級達GB31247《電纜及光纜燃燒性能分級》中的B1級阻燃性能，同時產品符合GB31247《電纜及光纜燃燒性能分級》中附加指標要求，即：無燃燒滴落物（d0）、低毒（t0）和低腐蝕性（a1）的要求，產品適用于對阻燃要求較高的場合。

耐火型電纜為普通型的基礎上增加耐火性能，產品特點可在燃燒的狀況下仍能保持一定時間的安全運行，其使用在對電纜耐火特性有要求的場合。

本產品單芯和兩芯產品不可適用于DC交流電力系統中。

★產品標準

產品滿足GB31247-2014標準要求。

規格參數

★產品額度電壓:U0/U(Um)

0.6/1.0(1.2) kV。

★電纜線芯數

1-5芯、3-1芯、3+2芯、4+1芯

★導體截面范圍

1.5-630mm2。

★產品結構

導體結構采用第1種或2種導體結構。

★工作溫度

不超過90℃，短路時(最長持續時間不超過5s)電纜導體的最高溫度應不超過250℃。敷設溫度不低于0℃。

★安裝時的電纜最小彎曲半徑

單芯電纜—20D mm，單芯鎧裝電纜—15D mm；

多芯電纜—15D mm，鋼帶鎧裝多芯電纜—12D mm。

靠近連接盒和終端的電纜最小彎曲半徑(彎曲應小心控制,如采用成型導板)：

單芯電纜—15D mm，單芯鎧裝電纜—12D mm；

多芯電纜—12D mm，鋼帶鎧裝多芯電纜—10D mm。

應用案例

深圳創智云城

華南理工廣州國際學院
