產品簡介
★用途及特點

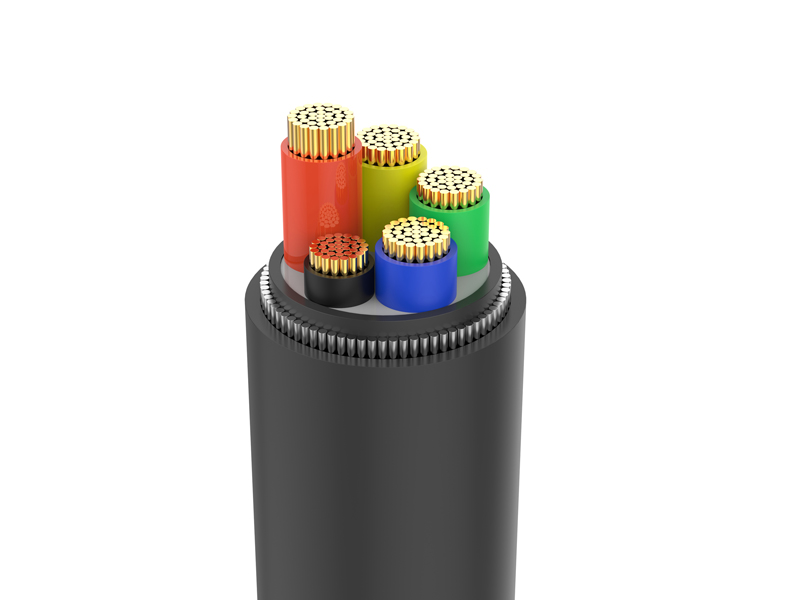

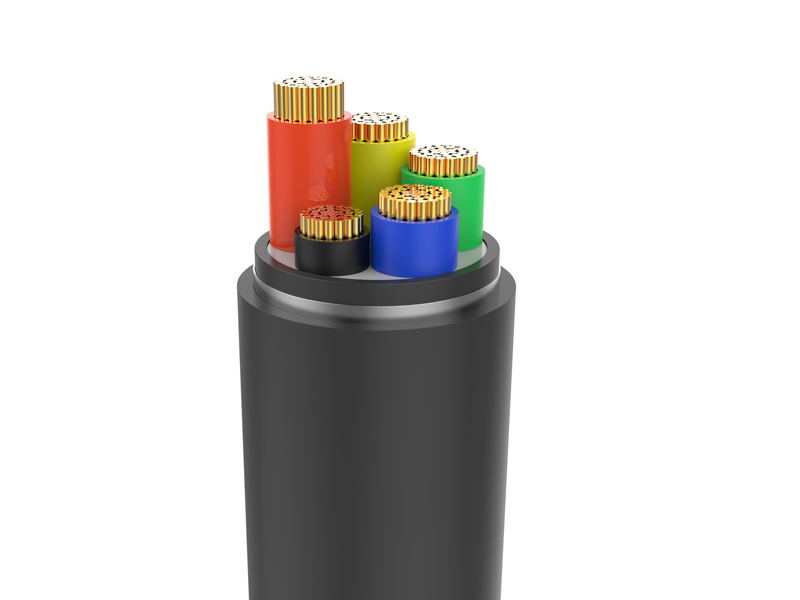

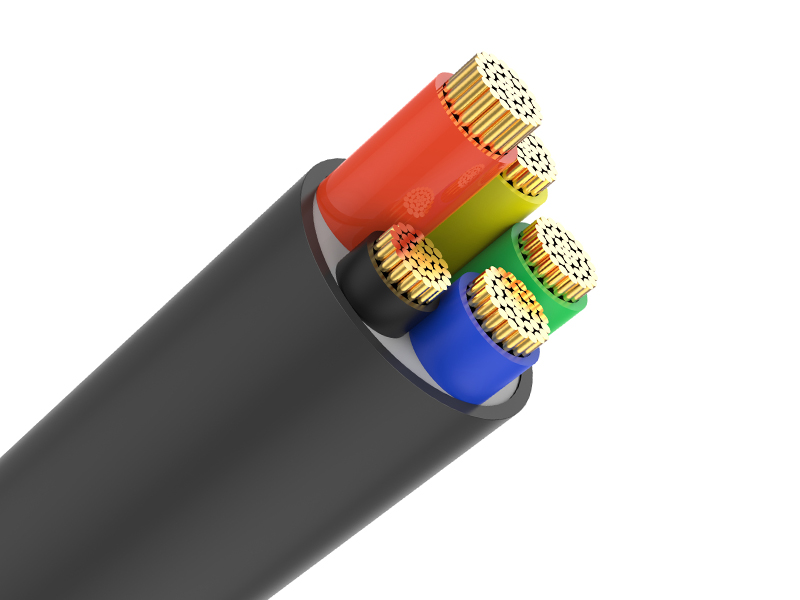

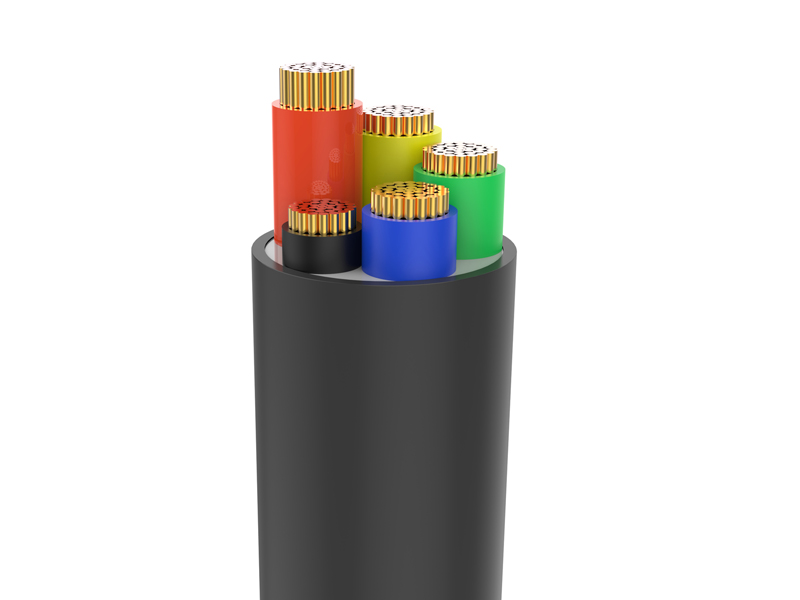

聚氯乙烯絕緣電力電纜具有優良的電氣性能和耐化學腐蝕等特點，結構簡單，使用方便。本產品適用于交流50Hz，分別適用于額定電壓0.6/1kV、1.8/3kV和3.6/6kV等級的線路中,供輸配電能之用。
阻燃型電纜為普通型的基礎上增加阻燃性能，產品特點為燃燒時火蔓延較慢并能控制在一定的范圍內，其使用于對阻燃要求較高的場合。阻燃電纜根據應用環境分為A類、B類、C類、D類等四個類別，其中D類只適用于外徑≤12mm或?qū)w截面35mm2以下產品。
耐火型電纜為普通型的基礎上增加耐火性能，產品特點可在燃燒的狀況下仍能保持一定時間的安全運行，其使用在對電纜耐火特性有要求的場合。
單芯、兩芯鐵磁性金屬鎧裝電纜不適用于DC交流電力系統中。
★產品標準
產品分別滿足GB/T12706-2020。阻燃、耐火型電纜還需滿足GB/T19666-2019。
★產品額度電壓:U0/U(Um)
0.6/1.0(1.2) kV、1.8/3(3.6) kV、3.6/6(7.2) kV
規格參數
★導體芯數
1-5芯
★導體截面范圍
1.5-630mm2
★工作溫度
不超過70℃，短路時(最長持續時間不超過5s)電纜導體的最高溫度應不超過160℃。敷設溫度不低于0℃。
★安裝時的電纜最小彎曲半徑
單芯電纜—20D mm，單芯鎧裝電纜—15D mm；
多芯電纜—15D mm，鋼帶鎧裝多芯電纜—12D mm。
靠近連接盒和終端的電纜最小彎曲半徑(彎曲應小心控制,如采用成型導板)：
單芯電纜—15D mm，單芯鎧裝電纜—12D mm；
多芯電纜—12D mm，鋼帶鎧裝多芯電纜—10D mm。
